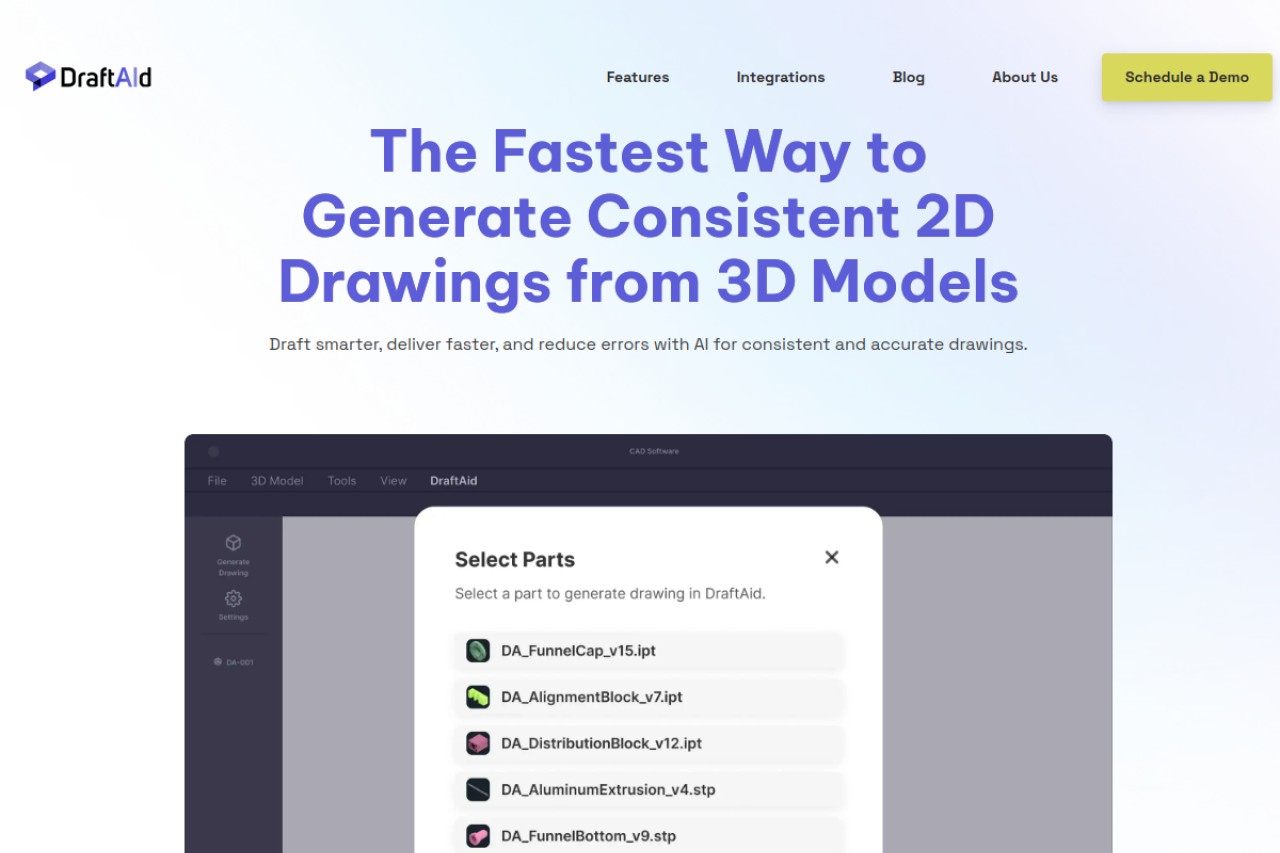

DraftAid是一款基于人工智能技术的CAD绘图自动化工具,核心定位为帮助工程设计领域用户从3D模型快速生成符合行业规范的2D工程图纸。它支持主流3D模型格式导入,可自动完成视图生成、尺寸标注、图纸排版等传统CAD工作中的重复步骤,还提供自定义图纸模板调整功能。目标用户涵盖机械设计工程师、产品结构设计师、工业设计从业者、设计专业学生以及小型设计工作室的设计人员,适用场景包括产品开发阶段的工程图纸输出、定制零件加工图纸生成、毕业设计图纸整理、小批量生产图纸准备等,可以帮助用户缩短绘图时长,将精力投入到设计创意环节。
- 运营状态
- 正常运营
- 地址
- draftaid.io
- 定价模式
- DraftAid提供免费版和多档位付费版
- 是否开源
- 闭源
- 适合人群
- 机械设计工程师、产品结构设计师、工业设计从业者、设计专业学生
- 收录时间
- 2026/9/4
- 内容更新
- 2026/9/15
- 访问量
- 0 次
编辑点评
这款AI驱动的CAD绘图工具,针对工程设计领域长期存在的2D图纸绘制重复工作量大、耗时久的痛点,将人工智能技术融入传统CAD绘图流程,区别于普通CAD软件需要手动完成大量基础操作的模式,能够实现从3D模型到2D规范图纸的自动化转化。对于经常需要处理大量工程图纸的设计从业者而言,它能够减少很多机械性的重复操作,比如逐个标注尺寸、手动排布视图等,让设计人员可以把更多时间用在方案优化和创意设计上。同时它支持自定义模板和规范校验,既能够满足不同企业的个性化图纸风格要求,也能降低新手制图时不符合行业规范的概率,对于设计专业学生和刚入行的设计人员来说,也能起到辅助规范制图习惯的作用。目前它已经覆盖了机械、五金、模具等多个领域的制图需求,适配主流的3D模型格式,导出的图纸可以直接对接后续的加工、审核流程,适配性较强。
核心功能
使用指南
- 1
访问DraftAid官网完成账号注册登录,新用户可先查看平台提供的操作教程,了解功能范围和基础操作逻辑,熟悉各功能模块的入口位置。
- 2
点击页面中的上传按钮,选择本地存储的3D模型文件导入系统,等待系统完成模型解析,确认模型结构识别无误后进入下一步。
- 3
根据自身制图需求选择对应的行业规范模板,设置所需的视图类型、标注规则、图纸幅面等参数,确认参数后启动自动绘图流程。
- 4
等待系统完成图纸生成后,预览视图、标注、排版的整体效果,对需要调整的内容进行手动修改,也可切换自定义模板适配自身使用习惯。
- 5
确认图纸内容无误后,选择DWG、PDF等常用格式导出图纸,可保存至本地或直接分享给协作人员,完成整个绘图流程。
优势与不足
优点5 项
支持多种主流3D模型格式直接导入,无需用户提前进行格式转换,适配不同建模软件的输出成果
内置多行业工程制图规范库,自动生成的标注和视图符合行业通用要求,减少人工规范核对的工作量
自定义模板配置功能灵活,可保存专属的图纸样式,满足企业统一输出标准的需求
自动校验功能可标记不符合规范的图纸内容并给出修正建议,降低图纸审核的返工率
导出格式覆盖DWG、PDF等常用工程图纸格式,可直接对接后续的加工、打印、存档等流程
不足4 项
部分复杂曲面结构的模型识别准确率有限,生成的视图可能需要较多手动调整
目前覆盖的行业规范以机械加工类为主,建筑、电气等领域的制图规范适配不够完善
免费版的导出图纸有水印,且单月可处理的模型数量有限,无法满足高频使用需求
自定义标注样式的可调整参数较少,部分对标注格式有特殊要求的企业无法完全适配
定价说明
DraftAid提供免费版和多档位付费版,免费版支持单月最多处理5个3D模型,导出的图纸带有平台水印,仅支持导出PDF格式,适合学生完成作业、个人用户临时处理简单图纸使用。付费版分为基础版、专业版和企业版,基础版月费29美元,单月可处理50个模型,无水印导出,支持DWG格式导出,适合小型设计工作室低频使用;专业版月费79美元,单月无处理数量限制,支持自定义模板配置和规范校验功能,适合全职设计从业者日常使用;企业版价格需单独咨询,支持多账号管理、专属规范库定制、API对接等功能,适合中大型设计团队或制造企业使用。
价格和授权政策可能变化,请以官网最新信息为准
适合人群与场景
- 机械设计工程师
产品开发阶段工程图纸输出
- 产品结构设计师
定制零件加工图纸生成
- 工业设计从业者
设计方案落地工程图转化
- 设计专业学生
毕业设计图纸整理绘制
- 小型设计工作室人员
小批量生产图纸准备
- 五金加工企业技术员
零件加工图快速生成
- 模具设计人员
模具零件工程图输出
- 职业院校制图教师
教学案例图纸制作
常见问题
深度了解
在工程设计领域,2D工程图纸的绘制一直是占用设计人员大量时间的工作,传统CAD软件需要手动完成视图提取、尺寸标注、排版等多个重复步骤,不仅耗时久,还容易出现标注遗漏、不符合规范等问题。DraftAid作为AI驱动的CAD绘图自动化工具,针对这些痛点提供了完整的解决方案,能够帮助用户从3D模型快速生成符合行业规范的2D工程图纸。
DraftAid支持STP、IGS、STEP等主流3D模型格式直接导入,用户无需进行繁琐的格式转换,上传后系统会自动识别模型结构,根据选择的行业规范生成标准视图、完成智能尺寸标注和自动排版,整个过程无需人工参与大量基础操作。同时平台还提供自定义模板配置功能,用户可以根据自身需求设置标题栏样式、标注规则、技术要求等内容,保存为专属模板后可重复调用,保障输出图纸的风格统一。生成图纸后,系统还会自动进行规范合规校验,标记出不符合行业规范的内容并给出修正建议,减少图纸审核环节的返工概率。
对于机械设计工程师而言,在产品开发阶段使用DraftAid可以快速输出工程图纸,缩短产品迭代周期;对于设计专业学生来说,完成毕业设计时使用它可以减少绘图的工作量,同时规范自身的制图习惯;对于小型设计工作室而言,处理小批量生产图纸时使用它可以提升效率,降低人力成本。目前DraftAid已经覆盖了机械、五金、模具等多个领域的制图需求,导出的DWG、PDF等格式图纸可以直接对接后续的加工、打印、存档流程,适配设计行业的全流程使用需求。
